安全評價單位名稱

贛州市中達成品油有限公司贛州市贛縣區中達加油站

項目名稱:

二級加油站新建項目安全預評價報告

簡 介:

贛州市中達成品油有限公司贛州市贛縣區中達加油站（江西省商務廳的規劃確認通知為贛縣吉埠源泉加油站）是從事成品油儲存經營的個人獨資企業，位于贛縣區吉埠鎮枧田村企石組，該加油站經江西省商務廳審批有加油規劃確認公告（規劃編號G7-225），江西省商務廳于2018年發文確認（贛商務運行字[2018]47號），贛州市商務局出具函告。該站建設用地面積約6.0畝（4106m2），經贛州市自然資源局贛縣分局招標，取得加油站建設用地，取得建設用地規劃許可證。加油站建設規模為6臺4槍加油機；6臺雙層臥式油罐，油罐區設置3臺30m30#柴油臥式油罐、2臺25m392#汽油臥式油罐，1臺95#和98#共用罐，其中15m395#汽油、10m398#汽油臥，總儲存能力為120m3（柴油折半），屬于二級加油站；本站卸油和加油均設置油氣回收系統。

項目名稱：贛州市中達成品油有限公司贛州市贛縣區中達加油站新建二級加油站工程項目

建設地點：贛州市贛縣區吉埠鎮枧田村企業組

建設性質：新建危險化學品（成品油）經營項目

企業性質：個人獨資企業

投資單位：贛州市中達成品油有限公司贛州市贛縣區中達加油站

規劃用地面積：4106m2

新建項目總投資：800萬元（其中工藝設備設施130萬（包括安全設備設施和監控設備設施的配備及驗收檢測等），建筑530萬元（包土地費、綠化等），安全投資35萬（安全評價、設計、評審、防雷防靜電檢測，員工培訓取證、消防器材購置、防護用品購置及事故應急器材的配備等），鋪底流動資金60萬元，其他不可預計的費用45萬。

新建規模:二級加油站

新建加油站擬設多油品4槍多油品稅控燃油加油機6臺及配套的工藝管線，擬設0#柴油雙層儲罐3臺，每臺儲罐容積為30m3、92#汽油雙層儲罐2臺，儲罐容積為25m3、95#汽油和98#汽該項目位于贛縣區吉埠鎮枧田村企石組。站區西北側為小山坡，松樹林，空地，有一條南北走向小路，該小路通往站外北面農村，該小路原為江口通往興國的公路，現已廢止，現為鄉間小路。東南側為興（國）贛（州）公路，公路距離最近的加油機為21.2m，距離埋地油罐43m，距離通氣管口48m，在站區北面有一條380V農網電力線，裸線，桿高8m，該電力線距離埋地油罐22m。站區東北面為空地，有一口水塘，水塘東面為小山坡，該小山坡為緩坡，坡角小于30°山坡底距離最近的埋地油罐超過25m。加油站西南面為空地，雜樹林。此外站區周邊50m內無文物、風景名勝，無其他甲、乙類物品生產廠房、庫房以及甲、乙類液體貯罐，周邊環境良好。根據《汽車加油加氣站設計與施工規范》GB50156-2012（2014年版）的規定。

油雙層共用儲罐1臺，儲罐為25m3，其中95#汽油為15m3，98#汽油為10m3。總儲油量為165m3,折合汽油總量為120m3，按國家《汽車加油與加氣站設計與施工規范》對加油站的等級劃分計算，該站屬二級加油站。

擬將油罐區設置在站區東北角。油罐區面積為222.72m²，油罐呈東西向布置6個雙層埋地油罐，從東往西依次為1個30m³0#柴油罐，然后為92#汽油25m³2個、25m³95和98#汽油罐（其中95#汽油為15m³，98#汽油為10m³），2個30m³0#柴油罐。

加油區擬設在站區中部，加油區罩棚為鋼網架結構，占地面積為785.4m2，加油機呈兩排布置，每排3臺4槍加油機，靠公路一側擬為兩端為柴油加油機加油槍，中間為95#、92#汽油加油機。靠站房一排北端為92#、95#汽油加油機，中間一臺為92#汽油加油機，靠南為92#、98#汽油加油機。

站房擬設在站區中部靠西北，新建二層站房占地面積338.64m2，二層輔助用房占地面積為114.8m2。主要用于配電室、發電機房、司機休息室、衛生間。

加油站在油罐區與站房、加油區之間擬設洗車機，在加油站東北角靠公路一側設室內清潔區（洗車棚）。

安全評價項目組長:

李永輝

技術負責人:

夏長喜

過程控制負責人:

檀廷斌

評價報告編制人:

李永輝

報告審核人:

林大建

參與評價工作的安全評價師:

李永輝、陳  浩

注冊安全工程師:

劉志強、李永輝

技術專家:

劉志強，化工工藝工程師

到現場開展安全評價工作的人員名單:

劉志強

時間和主要任務:

完成時間：2020年4月22日；

主要任務：安全預評價報告；

評價報告:

一、評價對象及范圍：

贛州市中達成品油有限公司贛州市贛縣區中達加油站二級加油站新建工程項目的主體裝置和輔助設施，包括經營過程中的危險和危害因素控制措施和工藝、設備設施的安全可靠性以及安全管理方面的組織、機構、人員、防護設施、作業環境及管理制度等安全經營條件的符合性評價。具體范圍如下：

1.2層站房1棟及加油罩棚

2.埋地油罐

3.加油機及工藝管道

4.消防安全、防雷裝置、配電設施。

二、項目基本情況：

⑴周邊環境

該新建站位于贛州市贛縣區吉埠鎮枧田村企業組，加油站朝向南面興贛公路（圖紙中為江興公路）。目前，該項目四周環境情況如下：

東北面：為空地，有一口水塘，水塘再外就是小山坡，擬設圍墻。小山坡有一路架空電力線，該電力線桿高8m，油罐距離電力線22m以上，距離油罐超過桿高。

東南面：興贛公路，斜對面為贛興高速公路贛縣江口吉埠出入口引道，加油機距離興贛公路為21.2m。

西南面：空地，雜樹林，加油站的站房、輔助用房距離鄉間小路7m（至退讓用地4m），加油站擬設圍墻

西北面：空地，有一條小路，該小路原為江口通往興國的公路，現已廢止，現為鄉間小路，再往外是空地，雜樹林，小山坡，該小山坡為緩坡，坡角小于30°山坡底距離最近的埋地油罐超過25m。

該新建站，總規劃用地面積為4106m²，用地略呈三角形，其中東北面長64.27m，靠公路的東南面長150.99m，西北面長為159.88m。加油站的工藝設施及建筑物應布置用地面積范圍內。

根據規劃設計，該新建站位于興贛公路西北側，車輛從興贛兩端出入，進出口相距35m，西北、西南、北東面擬建高2.2m的實體圍墻,有利于安全管理。站區內除加油作業區和必要的硬化面積外，其它地面擬種植非油性草坪綠化。（具體參見附件——總平面布置圖）。

贛州市中達成品油有限公司贛州市贛縣區中達加油站新建二級加油站工程項目，站區內總平面布置加油區、油罐區、經營辦公區、輔助區、卸油作業區布置。加油站在油罐區與站房、加油區之間擬設洗車機，在加油站東北角靠公路一側設室內清潔區（洗車棚）。

【加油作業區】擬設6臺4槍多油品加油機和單油品加油機，分二列布置，每列三臺加油機開布置在獨立加油島，加油島長4m寬1.2m，高度為0.15~0.20m。加油機上方設鋼網架結構的罩棚，罩棚一端由二個立柱支撐，分別位于加油島上，另一端固定在站房頂上，罩棚面積分別為22.8×33＝785.4m2，靠公路一側加油機距興贛公路路肩16m。罩棚擬設高度為6.0~6.7m。

【加油機和工藝管道】擬選用潛油泵自封式加油機及加油槍，汽油加油槍的流量不大于50L/min，加油軟管上擬設安全拉斷閥。

[埋地儲罐區]擬設置在加油站東北角,在站房北面38m，儲罐區擬設面積22.6m×9m＝203.4m²，6臺儲罐平行與公路呈縱向并排設置在罐池內，從東往西依次為30m³0#柴油罐2臺，25m³98#和95#汽油罐共1臺（98#和95#汽油分隔各為10m³和15m³），25m³92#汽油罐2臺，30m³0#柴油罐1臺，最東側的0#柴油罐距離興贛公路43m，擬采用非承重罐形式，其通氣管位于中間從東往西第三個與第四個油罐之間南部，擬采用DN50鋼管，高度為4~4.5m，管口擬設單向呼吸閥和阻火器。每臺油罐均采用雙層罐，其中內層材質為鋼板，厚度不小于7mm，外層材質為外玻璃纖維增強塑料，其厚度不小于5mm。油罐采取卸油時的防滿溢情施，油料達到油罐容90%時，能觸動高液位報警裝置，油料達到油罐容95%時，能自動停止油料繼續進罐。

【營業辦公區】雙層站房一棟，位于加油站區西部,營業辦公區設在站房內，站房占地面積10.2m×33.2m＝338.64m²,建筑面積677.28m²,為站房內擬設營業廳、辦公室、財務室、潤滑油間

【輔助區及用房】包括休息室，配電室。輔助用房占地面積為14.0m×8.2m＝114.80m²,二層，建筑面積為229.6m²。輔助用房距離最近的加油機18m，距離站房14.7m，距離油罐86.6m。

加油站在油罐區與站房、加油區之間擬設洗車機，在加油站東北角靠公路一側設室內清潔區（洗車棚）。

【卸油作業區】擬設在油品儲罐區的西南面,設有密封卸油口、消防沙池和消防器材箱以及回車場地。密閉卸油口距離興贛公路46.5m，密封卸油口距站房35m，距離最近的加油機58.7，距離洗車機10m，距離洗車作業的室內清潔區22m，消防沙池和消防器材箱設置在密封卸油口兩側。擬在加油區北側作為回車場。

【消防安全設施】嚴格按照《汽車加油加氣站設計與施工規范》GB50156-2014要求進行。每2臺加油機擬設置不少于2只4㎏手提式干粉滅火器或1只4kg手提干粉滅火器和1只6L泡沫滅火器；地下儲罐擬配35㎏推車式干粉滅火器1個；加油站至少擬配置滅火毯5塊，沙子2m³。

站房二層建筑物，擬配6-8具4㎏手提式干粉滅火器。配電室和發電機房擬配7㎏二氧化碳滅火器各1具。

擬在站房內設置視頻監控系統，設1套帶硬盤儲存功能、在線監控裝置，擬設置9~11個視頻攝像頭，分別對加油作業區、加油機、油罐區、卸油區、站區進出口區、站房內收銀臺和控制室進行24h不間斷視頻監控。

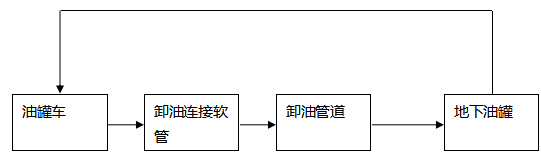

卸油工藝：油罐車行駛至加油站內密封卸油口停車處，利用油罐車與地下儲油罐的高位差，采用密閉式卸油。采用油氣回收系統，在油罐車卸油過程中，將原來儲油罐內散溢的油氣，通過油氣回收地下工藝管線及卸車軟管重新收集至油罐車內，實現卸油與油氣等體積置換。其工藝流程如下圖：

卸油油氣

卸油工藝流程圖

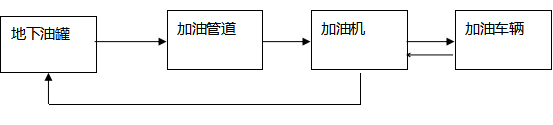

加油工藝：加油作業時，采用潛油泵提供的動力，油品通過加油管道至加油機，進入受油容器。同時，加汽油作業時，有油氣回收回收系統，汽油蒸汽通過油氣回收管道回至汽油罐。具體流程見下圖：

              柴油加油工藝流程圖

汽油加油工藝流程圖

三、評價結論

⑴贛州市中達成品油有限公司贛州市贛縣區中達加油站新建工程項目屬于二級加油站，站區儲存、經營過程中涉及汽油、柴油屬于危險化學品。其中：汽油為易燃液體，類別2；柴油為易燃液體，類別3。汽油屬于首批國家重點監管的危險化學品。

該站在經營過程中不涉及劇毒化學品、不屬于監控化學品、易制毒化學品及易制爆化學品。

⑵該加油站危險化學品儲存量沒有超過GB18218-2018標準規定的臨界量，因而不構成危險化學品的重大危險源。

該加油站在儲存、經營過程中存在的主要危害因素有：火災爆炸、觸電、車輛傷害、高處墜落、物體打擊、坍塌、中毒與窒息、噪聲危害、高溫?zé)彷椛洌瑫r存在人為失誤和管理缺陷。其中火災爆炸是本加油站最主要的危險因素，也是防范重點。

⑶安全檢查表評價中，該加油站的選址、自然條件、總體布局通過采取補償措施，能滿足安全條件。項目配套的供水、供電設施能滿足建設要求。

⑷危險度評價埋地汽油罐屬于中度危險，是火災爆炸區域，是本建設項目重點監控目標。密閉卸油、加油作業單元的作業條件危險性評價，為可能危險，需要注意。采用預先危險性分析法進行評價，工程危險源危險等級為Ⅳ級有：火災爆炸，為Ⅲ的有觸電，為Ⅱ級有：機械傷害、車輛傷害。機械傷害、觸電發生事故的可能性為D級，火災、車輛傷害發生事故的可能性為 E級。這是從汽油柴油、密閉卸油、加油機及油管、環境條件、管理等方面綜合的結果。埋地油罐火災爆炸模擬結果人身免受傷害的安全距離為6.83m；建筑物才可能免于遭受破壞的安全距離為10.84m。需要在設備設施質量，包括安裝質量，嚴格執行安全操作規程，設置安全防護裝置、加強安全管理、安全技術應用、自動控制應經常監督檢查。加油站將經營區域分為加油作業區、卸油作業區、辦公營業區以及其他附屬設施區，功能明確、合理，符合《汽車加油加氣站設計與施工規范（2014局部修訂版）》的要求。

⑸本項目選擇成熟的生產工藝，工藝過程易于控制，通過選擇合理的工藝參數，選用合適的安全裝置、連鎖保護設施，采用符合國家標準規范的工藝裝置設備，采取相應的防火防爆措施、電氣安全措施，配備規范的常規防護及個體防護設施，其經營過程中的危險有害因素是可以預防和控制的，危險危害能達到可以接受的程度。

⑹項目的有毒作業、噪聲危害作業、高溫危害作業通過治理，亦可達到可以接受的程度。

⑺該新建加油站應重點防范的是火災爆炸。在下一步設計、施工及項目建后的經營管理中，預防、控制和消除發生火災爆炸危險因素是重點。

⑻建議加油站重點關注站區外以后新建的建構筑物與加油站內的工藝設施安全間距的變化，應保證防火間距符合GB50156-2012（2014版）標準要求，同時應盡量滿足工藝裝置的外部安全防護距離；應關注暴雨給站區可能造成事故及儲罐漂浮的可能。

贛州市中達成品油有限公司贛州市贛縣區中達加油站新建二級加油站工程項目的站址、自然條件適宜本項目工程的建設；項目規劃中的總體布局以及設備設施的安全可靠性可以達到國家法規、標準規定要求。在今后的設計和施工中，落實本報告中建議補充的安全對策措施后風險可控，可以達到安全生產條件。

提交時間:

2020年4月22日

現場影像資料
